大量購入者にとって、電源管理ICは仕様書上では完璧に見えても、量産スケジュールを乱すことがあります。電気的仕様は判断材料の一部にすぎません。量産対応の選定では、バッテリーまたはシステム電圧、熱予算、PCBプロセス、コンプライアンス文書、ライフサイクル計画、サプライチェーン管理にも適合している必要があります。.
このガイドでは、DC-DCコンバータIC、低ドロップアウトレギュレータ（LDO）、バッテリー管理システム（BMS）ICの調達方法を説明します。見積もり依頼や発注を行う前に、チェックリストを使って部品と販売代理店を比較してください。.
簡易判断ガイド
| 要件 | 通常の開始候補 | 見積もり前に確認すべき事項 |
|---|---|---|
| 大きな電圧差または高効率 | DC-DCコンバータIC | 入力過渡、トポロジー、スイッチング周波数、EMI、インダクタおよび熱制限 |
| 低ノイズと小さな電圧降下 | LDO | 負荷時ドロップアウト、周波数別PSRR、静止電流、出力コンデンサ安定性、発熱 |
| 多セル電池の保護と監視 | BMS IC | セル化学、直列数、保護しきい値、バランシング、通信、安全性の証拠 |
この表は出発点であり、最終製品の電気的要件および安全要件の代わりにはなりません。.

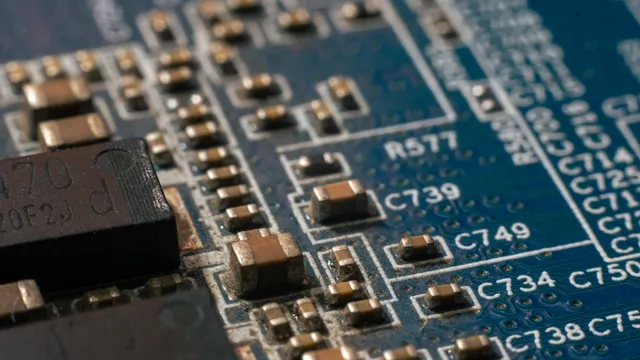

DC-DCコンバータIC選定チェックリスト
1. 入力電圧範囲全体を一致させる
公称値ではなく、まず電源側を基準にします。たとえば12 Vレールでは、バッテリー電圧低下、充電器の過電圧、ホットプラグ事象、急峻な過渡が発生し得ます。メーカーのデータシートで以下をすべて確認してください:
- 最小および最大の動作入力電圧;
- 絶対最大定格および過渡耐量時間;
- 起動、シャットダウン、およびイネーブルピンの動作;
- 必要な出力電圧範囲と許容差; および
- ラインレギュレーション、ロードレギュレーション、過渡応答。.
完全な電圧範囲からトポロジーを選定します。降圧は電圧を下げ、昇圧は電圧を上げ、昇降圧は入力が目標出力をまたぐ場合に対応します。また、同期MOSFET、外付けFET、チャージポンプ、またはインテグレーテッドインダクタのいずれを使用するかも確認してください。これらの選択により、効率、部品表、EMI、入手性が変わります。.
2. 電流と熱性能を一緒に見積もる
見出しの出力電流定格だけでなく、連続負荷電流、ピーク電流、起動電流、過負荷時の挙動を使用してください。想定入力電圧と負荷で効率曲線を読み取り、次式で発熱を計算します:
P_loss = P_out × (1/efficiency − 1)
92%効率の、例としての12 V→5 V、1 A設計では、出力電力は5 Wで、コンバータ損失は約0.43 Wです。接合部から周囲への熱抵抗が50 °C/Wの場合、理想化された接合部温度上昇は、ディレーティング前で約22 °Cです。実際の結果は、銅箔面積、ビア、気流、部品配置、周囲温度に依存するため、表や計算には必ず試験条件を記載してください。.
| 確認 | 調達に関する質問 |
|---|---|
| 負荷範囲 | 軽負荷、定格負荷、ピーク負荷で効率カーブは入手できますか？ |
| 熱マージン | θJA/θJCの条件、最大周囲温度、推奨銅箔面積は何ですか？ |
| 保護 | 過電流制限、短絡、過温度、入力低電圧保護は文書化されていますか？ |
| EMI | スイッチング周波数、スペクトラム拡散オプション、レイアウト指針、伝導／放射試験データは入手できますか？ |
3. 工場で実装・検査できるパッケージを選ぶ
パッケージ選定は、電気的な判断であると同時に製造上の判断でもあります。熱パッド要件、ピッチ、吸湿性レベル（MSL）、ステンシル設計、リフロープロファイル、光学検査、リワーク性を比較してください。.
| パッケージファミリ | 一般的な利点 | 調達・組立時の注意点 |
|---|---|---|
| SOT / SOIC | 幅広い入手性と容易な検査 | フットプリントは大きめ；熱性能はリードフレームと銅箔面積によって変わる |
| DFN / QFN | 小型フットプリントと放熱用エクスポーズドパッド | エクスポーズドパッドのボイド、ステンシル設計、リワークには工程管理が必要 |
| TSSOP / HTSSOP | 有用な熱設計オプションを備えた、視認性の高いリード | 本体幅が広く、リードの共平面性も歩留まりに影響する |
| BGA / WLCSP | 非常に小さいフットプリントと短い電気経路 | X線検査、反り、MSL管理、基板レベルの信頼性が必要になる場合がある |
パッケージ名が一致するという理由だけで代替品を承認しないでください。ピン配置、パッド形状、電気特性、熱特性、およびメーカーのPCN履歴を確認してください。.
DC-DC vs. LDO: どちらをいつ使うか
| 判断要素 | DC-DCコンバータ | LDO |
|---|---|---|
| 電圧差 | 大きな降圧比または昇圧比で効率的 | 入力が出力をわずかに上回るだけのときに最適 |
| 効率 | 通常、中〜高負荷でより高い | おおよそ出力電圧を入力電圧で割った値 |
| ノイズ | スイッチングリップルとEMIにはレイアウトとフィルタリングが必要 | 低出力ノイズだが、PSRRは周波数に依存する |
| BOMとレイアウト | インダクタ、コンデンサ、および制御された電流ループ | 外付け部品が少ない；コンデンサのESRと安定性は依然として重要 |
| 発熱 | 適切に設計されていれば損失が低い | 電圧差が熱になる： (Vin − Vout) × Iout |
DC-DCコンバータの考慮事項
バッテリー駆動時間、 大きな電圧変換、またはより高い電流が重要な場合は、スイッチングレギュレータを使用します。最小オン時間、最大デューティサイクル、制御方式（PWM、PFM、または強制PWM）、ソフトスタート、電流検出方式、および過渡応答を確認してください。感度の高いアナログ電源やRF電源では、リップルを後から修正するのではなく、最初からフィルタとレイアウトを計画してください。.
LDOの考慮事項
LDOは変換効率と引き換えに、シンプルさと低ノイズを提供します。以下を確認してください：
- 実際の負荷電流と温度でのドロップアウト電圧；;
- スタンバイ動作時の静止電流とシャットダウン電流；;
- 負荷にとって重要な周波数帯域でのPSRRと出力ノイズ；;
- 必要な出力コンデンサ容量、ESR範囲、および過渡応答；;
- 電源シーケンス中の逆電流またはバックフィードの挙動；および
- 最悪条件での熱損失
(Vin − Vout) × Iout条件。.

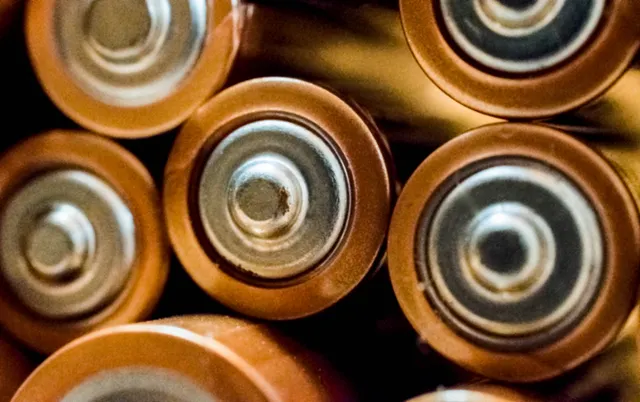

BMS IC調達チェックリスト
BMSは単なる別のレギュレータではありません。選定はセルの安全性、利用可能容量、保証リスク、および認証作業に影響します。品番を比較する前にバッテリーパックを定義してください。.
バッテリーと保護の範囲を定義する
- 化学系（例：Li-ion、LiFePO4、または他の充電式化学系）、セル形式、および直列・並列セル数を指定してください。.
- 充電および放電電流、ピーク電流、充電器電圧、動作温度、保管温度を指定してください。.
- 過電圧、低電圧、過電流、短絡、過温度のしきい値を、検出遅延および復帰動作とともに設定してください。.
- バランシングが受動式か能動式か、バランシング電流、そしてバランシングを許可する条件を決定してください。.
- ICに燃料計機能、クーロンカウント、サーミスタ入力、セルタップ、FETドライバ、または電流検出入力が必要かどうかを確認してください。.
システム統合と証拠を確認してください
ホストインターフェース（SMBus、I²C、SPI、または独自インターフェース）、設定メモリ、ファームウェアツール、リセット動作を確認してください。アプリケーションノート、リファレンス設計、安全試験の証拠、および必要な自動車向けまたは輸送向け文書を依頼してください。ピン互換代替品が自動的に安全な代替品になるわけではありません。しきい値、遅延、またはバランシング電流の変更は、新たな検証サイクルを必要とする場合があります。.
PMICディストリビュータを認定する方法
価格が意味を持つのは、部品、状態、納期の約束が明確な場合だけです。各見積もりは管理された供給提案として扱ってください。.
リードタイム、MOQ、リリーススケジュール
価格階層は、現実的な予測と予定されたリリースに結び付けてください。最小発注数量、梱包数量、価格有効期限、割当状況、工場リードタイム、ディストリビュータリードタイム、Incoterms、支払条件、NCNR条件を記録してください。需要が変動した場合や生産リリースが遅延した場合にどうなるかを確認してください。.
在庫、真正性、トレーサビリティ
掲載情報やスクリーンショットでは在庫の存在は証明できません。正確なメーカー部品番号、日付コード別数量、原産国、元のリールまたはトレーのラベル、適合証明書（COC）、および保管移管の証拠を要求してください。非認定チャネルでは、出荷前の受入検査を定義してください。ラベルとマーキングの確認、パッケージ検査、必要に応じたX線またはデカプセル化、電気的サンプリング、および不良品に対する文書化された処置プロセスを含めてください。.
ライフサイクルとセカンドソース計画
メーカーの製品ページ、PCN/PDN通知、およびライフサイクルステータスを確認してください。長期稼働設計では、早期に代替品を認定し、フォーム、フィット、機能、ファームウェア、および安全への影響を比較してください。ラストタイムバイの日付、最小発注制約、設計変更通知条件を調達記録に記録してください。.
コンプライアンス文書
正確な部品番号とリビジョンに一致する最新のRoHSおよびREACH材料宣言を要求してください。これらの文書を、該当する場合はWEEE義務を含む完成品の規制評価の裏付けとして使用してください。必要に応じて、紛争鉱物またはその他の顧客固有の宣言を追加してください。自動車向けプロジェクトでは、部品のAEC-Q認定とサプライヤの品質システム証拠を確認してください。ISO 9001証明書は組織のシステムを示すものであり、部品認定の代替にはなりません。.
生産対応見積もりのためのRFQチェックリスト
ディストリビュータに、以下を含む構造化された要約を送付してください：
- 正確なメーカー部品番号、承認済み代替品、およびリビジョン；;
- 電気的動作範囲、負荷プロファイル、バッテリー化学系/セル数、および温度範囲；;
- 年間需要、試作数量、生産開始日、および納入先；;
- パッケージ、MSL、元の梱包、許容される日付コード範囲、およびトレーサビリティ要件；;
- 必要なCOC、RoHS/REACH、安全性、信頼性、および試験文書；;
- 検査、サンプル数、模倣品対策、保証、返品条件；および
- 価格条件、MOQ、リードタイム、割当、NCNRステータス、および見積有効期限。.
PO発行前の最終チェックリスト
- DC-DC、LDO、またはBMS部品が、完全な電気的および熱的条件を満たしている。.
- パッケージとMSLが、組立ラインおよび検査方法に適合している。.
- 在庫、日付コード、梱包、および保管移管の履歴が文書化されている。.
- ライフサイクル、PCN/PDN、およびセカンドソースのリスクには、担当者とレビュー日があります。.
- コンプライアンスおよび安全文書は、正確な部品番号と改訂版と一致しています。.
- 商業条件には、需要予測の変更、品質不良、納期遅延が含まれます。.
