اختيار دائرة ذاكرة متكاملة هو قرار على مستوى النظام، وليس شراءً يعتمد على السعة فقط. يجب أن تتطابق الواجهة والجهد والتنظيم وسلوك البرنامج الثابت والحزمة ودورة الحياة مع تصميم المضيف. وقد يفشل جزء يبدو مشابهًا في بحث الموزع عند التحقق من الإقلاع أو التوقيت أو التحمل أو إمكانية التتبع.
يتبع هذا الدليل نفس الترتيب المستخدم في مشروع توريد حقيقي: Serial EEPROM → NOR Flash → NAND / eMMC / UFS → DRAM / LPDDR → طلب عرض أسعار للمشتريات والتحقق. وهو موجه لمهندسي الأجهزة ومصنعي العقود ومشتري B2B الذين يحتاجون إلى توريد مؤهل وقابل للتكرار بدلاً من عرض سعر فوري لمرة واحدة.
نظرة سريعة على تقنيات دوائر الذاكرة المتكاملة
| التقنية | البيانات محفوظة دون طاقة | واجهة المضيف النموذجية | السؤال الرئيسي في التوريد |
|---|---|---|---|
| Serial EEPROM | نعم | I²C أو SPI أو Microwire | هل الكثافة وتحمل الكتابة وخريطة العناوين متوافقة؟ |
| NOR Flash | نعم | SPI/QSPI/OSPI أو متوازية | هل يمكن لوحدة التحكم الإقلاع والتنفيذ من هذا الجهاز؟ |
| Raw NAND | نعم | ONFI أو ناقل NAND خاص بالمورّد | من المسؤول عن ECC وإدارة الكتل التالفة وتسوية التآكل؟ |
| eMMC / UFS | نعم | ناقل eMMC أو M-PHY/UniPro | هل تم تأهيل البرنامج الثابت لوحدة التحكم المدمجة وبروتوكول المضيف؟ |
| DDR4/DDR5 DRAM | لا | واجهة ذاكرة DDR | هل تتطابق التوقيتات والرتبة والتدريب وخطوط الطاقة مع وحدة التحكم؟ |
| LPDDR4/4X/5/5X | لا | واجهة DDR منخفضة الطاقة | هل يدعم SoC الجيل والحزمة والطوبولوجيا المحددة بالضبط؟ |
كما تحتاج تسميات السعة إلى عناية أيضًا: 8 Gb هي جيجابايت واحدة من البتات الخام؛ 8 GB هي ثمانية جيجابايت. لا تستخدم أبدًا “32 GB lot” أو “64 GB lot” كبديل عن كثافة IC الدقيقة وكمية الشراء.
1. EEPROM التسلسلي: بيانات صغيرة غير متطايرة يجب أن تكون موثوقة

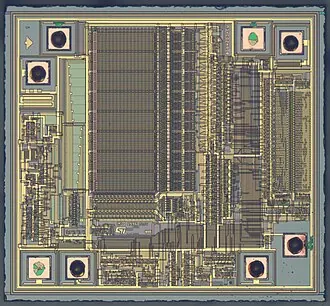

يُعد EEPROM التسلسلي مناسبًا جيدًا لثوابت المعايرة، والتهيئة، وهوية اللوحة، وإعدادات المستخدم، ومجموعات البيانات الصغيرة نسبيًا الأخرى. يقوم ملخص EEPROM التسلسلي من Microchip نظرة عامة على EEPROM التسلسلي بتجميع الأجهزة حسب واجهات I²C وSPI وMicrowire؛ وهذه الواجهات ليست متوافقة على مستوى الأرجل افتراضيًا.
حقول طلب عرض الأسعار (RFQ) لـ EEPROM التسلسلي
- رقم القطعة الأساسي (MPN) واللاحقة الخاصة بالطلب: أدرج لاحقة درجة الحرارة الكاملة، والحزمة، والشريط والبكرة.
- الواجهة وخريطة العناوين: I²C (بما في ذلك عنوان 7 بت)، أو وضع SPI/أقصى تردد للساعة، أو Microwire؛ مع سرد حالات أرجل العناوين.
- الكثافة والتنظيم: على سبيل المثال، 2 Kb × 8 أو 64 Kb × 8. تأكد من حجم الصفحة وسلوك القراءة المتسلسلة.
- الحدود الكهربائية: جهد التشغيل، عتبات VIH/VIL، أقصى تردد للساعة، تيار الاستعداد/الكتابة، وسلوك الإقلاع.
- سلوك الكتابة: حجم كتابة الصفحة، زمن دورة الكتابة، متطلبات استقصاء ACK، تصنيف التحمل، وتصنيف الاحتفاظ بالبيانات.
- الحماية والتأهيل: الحماية من الكتابة عتاديًا/برمجيًا، درجة الحرارة، الدرجة الخاصة بالسيارات حيث ينطبق ذلك، وحالة دورة الحياة.
أكثر أخطاء التكامل شيوعًا هو التعامل مع حجم كتابة الصفحة على أنه حجم مخزن مؤقت. إذا تجاوزت البرمجيات الثابتة حد الصفحة، فقد يلتف العنوان ويستبدل بايتات سابقة. تحقق من برنامج التشغيل باستخدام ورقة بيانات المنتج المرشح، بما في ذلك انقطاع الطاقة أثناء عملية كتابة.
2. NOR Flash: رمز الإقلاع والبرمجيات الثابتة والتنفيذ في المكان
غالبًا ما يتم اختيار NOR Flash للبرمجيات الثابتة الخاصة بالإقلاع لأنه يوفر قراءات عشوائية ووصولًا متوقعًا إلى العناوين. تستخدم عائلات NOR التسلسلية الحديثة SPI أو QSPI أو OSPI مع قنوات بيانات x1/x2/x4/x8. لذلك فإن “SPI Flash” هو وصف لعائلة، وليس مواصفة كاملة.
قائمة التحقق لاختيار NOR Flash
- التوافق مع الإقلاع ووحدة التحكم: تحقق من معرّف JEDEC، وتسلسل إعادة الضبط، والعنونة 3-بايت مقابل 4-بايت، ودورات الانتظار، ووضع القراءة المستمرة، والحد الأقصى لتردد وحدة التحكم المضيفة.
- طوبولوجيا القراءة: تأكد مما إذا كان SoC يدعم x1 أو x4 أو x8 (OSPI) عند الإقلاع، وما إذا كان التنفيذ أثناء التشغيل (XIP) مطلوبًا. قد يفشل جهاز يقرأ بسرعة بعد التهيئة في تسلسل إقلاع ROM.
- هندسة المسح: سجّل أحجام القطاعات والقطاعات الفرعية والكتل، وأزمنة المسح النموذجية والقصوى، وما إذا كانت المناطق المحمية مطلوبة لصور الإقلاع.
- الموثوقية: قارن تحمل البرمجة/المسح، والاحتفاظ بالبيانات عبر درجات الحرارة، وميزات ECC (إن وجدت)، وسلوك جهد التغذية أثناء الهبوط الجزئي للجهد.
- الملاءمة الميكانيكية: طابق الحزمة، وخطوة الكرات/الأرجل، والحدود الحرارية ونمط أرضية PCB؛ وتأكد مما إذا كان خط التجميع يمكنه فحص الحزمة وإعادة العمل عليها.
احتفظ بقائمة مصدر ثانٍ عند مستوى أوامر الواجهة وليس فقط على مستوى الكثافة. يمكن لمورّدين مختلفين استخدام بتات مختلفة في سجل الحالة، أو إجراءات تمكين quad، أو أوامر الإيقاف/الاستئناف حتى عندما تبدو الحزمة متطابقة.
3. NAND / eMMC / UFS: افصل المصفوفة عن وحدة التحكم
دليل اختيار NAND الخاص بـ Micron يميز بين NAND Flash وmanaged NAND وe.MMC وUFS. هذا التمييز أساسي في RFQ. NAND الخام مقابل managed NAND.

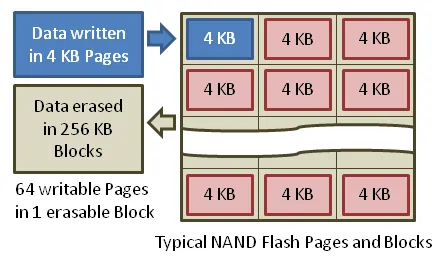

يعرض مصفوفة الفلاش. يجب على المضيف أو وحدة تحكم مرافقة توفير ECC وإدارة القطاعات التالفة وتسوية الاهتراء وجمع المهملات ومعالجة فقدان الطاقة. التوافق مع ONFI وحده لا يضمن توافق البرامج الثابتة.
- Raw NAND eMMC.
- يجمع NAND ووحدة تحكم في حزمة واحدة ويعرض واجهة تخزين مُدارة موحدة. تأكد من إصدار eMMC، وأقسام الإقلاع، واحتياجات RPMB، ومنطقة بيانات المستخدم المحسّنة، وسلوك الذاكرة المؤقتة، وإصدار البرامج الثابتة. UFS.
- هو أيضًا تخزين مُدار، لكن مكدس المضيف مختلف: يستخدم UFS الإشارة الفيزيائية M-PHY ونقل UniPro بدلًا من ناقل eMMC. تحقق من إصدار UFS، ودعم gear/lane، وتكوين boot LUN، وأوضاع الطاقة، ووحدة تحكم UFS في SoC. وحدة التحكم مضمّنة في الحزمة.
| عنصر طلب عرض السعر | Raw NAND | يجمع NAND ووحدة تحكم في حزمة واحدة ويعرض واجهة تخزين مُدارة موحدة. تأكد من إصدار eMMC، وأقسام الإقلاع، واحتياجات RPMB، ومنطقة بيانات المستخدم المحسّنة، وسلوك الذاكرة المؤقتة، وإصدار البرامج الثابتة. | هو أيضًا تخزين مُدار، لكن مكدس المضيف مختلف: يستخدم UFS الإشارة الفيزيائية M-PHY ونقل UniPro بدلًا من ناقل eMMC. تحقق من إصدار UFS، ودعم gear/lane، وتكوين boot LUN، وأوضاع الطاقة، ووحدة تحكم UFS في SoC. |
|---|---|---|---|
| عبء تكامل المضيف | لا | نعم | نعم |
| عالٍ | متوسط | متوسط/عالٍ | اعتماد البرامج الثابتة الرئيسي |
| ECC/FTL في المضيف | البرامج الثابتة للجهاز وبروتوكول eMMC | البرامج الثابتة للجهاز، وUniPro/M-PHY وبروتوكول UFS | التحقق النموذجي |
| التحقق النموذجي | القطاعات السيئة، هامش ECC، الاحتفاظ، فقدان الطاقة | Boot/RPMB، أوضاع HS، التحمل واختبارات فقدان الطاقة | تدريب الرابط، gears، LUNs، أوضاع HS واختبارات فقدان الطاقة |
لجميع الأنواع الثلاثة، حدِّد السعة القابلة للاستخدام مقابل السعة الخام، ووضع SLC/TLC حيث ينطبق، وهدف التحمل أو TBW، ودرجة حرارة الاحتفاظ بالبيانات، ونوع الحزمة، وحدود رمز التاريخ، وتتبع الدفعة. لا تقدّم eMMC أو UFS كبدائل مباشرة لجهاز SPI NOR؛ فافتراضات لوحة الدوائر المطبوعة، وBoot ROM، والمشغّل، ونظام الملفات مختلفة.
4. DRAM / LPDDR: تأهيل متحكم الذاكرة والذاكرة معًا
DRAM هي ذاكرة عمل متطايرة، لذلك لا يمكنها أن تحل محل Flash أو EEPROM للبيانات المحتفظ بها. تستخدم DDR4 وDDR5 بنية DIMM تقليدية أو بنية أجهزة منفصلة؛ أما LPDDR4/4X/5/5X فهي مُحسّنة لاستهلاك أقل للطاقة وغالبًا ما تكون ملحومة بالقرب من SoC أو مدمجة في حزمة PoP. لا تُعد LPDDR بديلًا مطابقًا من حيث السنّ إلى السنّ لـ DDR.
ما الذي يجب إدراجه في طلب عرض أسعار DRAM أو LPDDR
- الجيل ودرجة السرعة: حدِّد DDR4/DDR5 أو LPDDR4/4X/5/5X واذكر معدل البيانات بـ MT/s, ، وليس تردد الساعة فقط.
- التركيب: أجهزة x8/x16، عرض القناة، عدد الرتب، مجموعات المصارف، الكثافة لكل شريحة والسعة الكلية للنظام.
- التوقيت: اذكر نطاقات tCL/tRCD/tRP/tRAS المدعومة من المتحكم، ومتطلبات التدريب، ومعاملات SPD أو البرمجيات الثابتة المطلوبة.
- الطاقة: VDD/VDDQ، وVPP حيث يكون ذلك مناسبًا، أوضاع الطاقة المنخفضة، تيار التحديث وتسلسل الإقلاع.
- الحزمة والتخطيط: مخطط BGA/PoP، خريطة الكرات، مسارات الخروج، ارتفاع التكديس، الحدود الحرارية وملف التجميع.
- دورة الحياة والتأهيل: نطاق درجة الحرارة التجاري/الصناعي/السيارات، ومراجعة العملية، وسياسة PCN/PDN وتوفر العينات.
يجب أن يشمل التحقق الإقلاع البارد/الدافئ، تدريب الذاكرة، اختبارات الهوامش عبر الجهد ودرجة الحرارة، سلوك التحديث، التعليق/الاستئناف واختبارات أنماط البيانات طويلة المدة. إن زيادة قيمة MT/s الاسمية لا تُعد تحسينًا إذا لم يستطع SoC أو طوبولوجيا PCB أو البرمجيات الثابتة تدريبها.
5. سير عمل RFQ للمشتريات والتحقق
أنشئ RFQ على مستوى MPN
أرسل للموردين جدولًا مضبوطًا بدلًا من اسم عائلة منتج. يجب أن يتضمن على الأقل:
| الحقل | التفصيل المطلوب |
|---|---|
| الهوية | MPN الدقيق، الشركة المصنعة، اللاحقة الخاصة بالطلب، مراجعة ورقة البيانات |
| الملاءمة التقنية | نوع الذاكرة، الكثافة/التركيب، الواجهة، درجة السرعة، الجهد، درجة الحرارة |
| الملاءمة الميكانيكية | العلبة، درجة الميل، مستوى حساسية الرطوبة، التغليف وكمية اللفائف |
| الجودة والامتثال | حالة دورة الحياة، PCN/PDN، نافذة رمز التاريخ، تتبع الدفعة، شهادة المطابقة CoC، إقرارات RoHS/REACH؛ وAEC-Q100 فقط عندما يتطلبه البرنامج الخاص بالسيارات |
| الشروط التجارية | القناة المعتمدة، الحد الأدنى لكمية الطلب MOQ، مهلة التوريد، أساس التسعير، شروط NCNR، سياسة التخصيص وكمية العينات |
| التهيئة | صورة البرمجة أو البرمجة المسبقة، توفير المفاتيح، أقسام الإقلاع، RPMB أو متطلبات الأمان |
| بدائل | أرقام MPN البديلة المعتمدة، مالك ضبط التغيير ومُحفِّز إعادة التأهيل |
هذا الفصل يمنع الأخطاء الشائعة في الفئات: ISO 9001 هي شهادة لإدارة جودة الموردين؛; RoHS/REACH هي متطلبات تنظيمية للمواد؛; AEC-Q100 هي إطار تأهيل لدارات السيارات المتكاملة؛ و IPC-A-610 تحدد قابلية القبول في التجميع. إنها تدعم قرارات مختلفة ولا ينبغي إدراجها كشهادات قابلة للتبادل.
تحقق من العينات قبل الالتزام بالإنتاج
- فحص المستندات: قارن اللاحقة المعروضة، ومراجعة ورقة البيانات، وتاريخ PCN/PDN، وبيان دورة حياة الشركة المصنعة.
- الأصالة وقابلية التتبع: افحص رمز التاريخ، ورمز الدفعة، وعلامات العبوة، وكيس حاجز الرطوبة، وشهادة المطابقة CoC، وسلسلة الموزع المعتمد. سجّل الصور واحتفظ بعينة مرجعية.
- التوصيف الكهربائي: اختبر حدود الجهد، وأنماط الواجهة، والحد الأقصى لمعدل الساعة/البيانات، والتيار، وإعادة الضبط، وسلوك التشغيل/الإيقاف.
- اختبار الوظائف والبرامج الثابتة: قم بإقلاع اللوحة الفعلية، واختبر عمليات كتابة الصفحات أو هندسة المسح، وشغّل اختبارات ECC/FTL/نظام الملفات، وتحقق من تدريب DRAM والإيقاف المؤقت/الاستئناف.
- فحص الاعتمادية: شغّل دورات حرارية أو حرقًا أوليًا مناسبًا للبرنامج، واختبارات الاحتفاظ/التحمل، واختبارات انقطاع الطاقة، وفحص اللحام/التجميع.
- الإفراج للإنتاج: جمّد MPN والمراجعة المعتمدين، وحدد البدائل المعتمدة، واضبط أخذ العينات في فحص الاستلام، واشترط موافقة خطية لأي PCN أو تغيير في رمز التاريخ أو مراجعة في الشريحة.
لضمان استمرارية الإمداد، ضع خريطة منفصلة للمصنّع، وموقع التجميع، والمسار المعتمد، ومهلة التوريد، ومخاطر التخصيص، وذلك بمعزل عن قرار مخزون الأمان. السعة مثل 32 GB أو 64 GB تصف جهازًا أو وحدة؛ ويجب حساب كمية الشراء من خلال التوقعات، ومهلة التوريد، وعمر التخزين، وتكلفة الاحتفاظ.
الأسئلة الشائعة
هل يمكنني استبدال NOR Flash بـ eMMC أو UFS؟
عادةً لا يكون ذلك تغييرًا مباشرًا. تتضمن eMMC وUFS وحدات تحكم مُدارة وتستخدم بروتوكولات مضيف مختلفة، وتكوين إقلاع وطبقات برمجية ثابتة مختلفة. اعتبر التغيير مشروعًا يتعلق بالعتاد ومحمّل الإقلاع والتأهيل.
هل السعة الأكبر دائمًا بديل أفضل؟
لا. تحقّق من عرض العنوان، والتنظيم، وهندسة المسح، والتوقيت، والجهد، والحزمة، وسلوك الإقلاع، ودورة الحياة. قد يتطلب الجهاز الأكبر برنامج تشغيل مختلفًا أو بصمة PCB مختلفة.
متى ينبغي للمشتري في قطاع السيارات طلب AEC-Q100؟
عندما يكون الجهاز جزءًا من برنامج سيارات تتطلب خطة التأهيل فيه ذلك. لا تحل AEC-Q100 محل إقرارات RoHS/REACH، أو ضوابط جودة المورّد، أو قبول التجميع على مستوى اللوحة.
ما الأدلة التي ينبغي أن ترافق عرض سعر فوري؟
اطلب MPN الدقيق واللاحقة، والشركة المصنّعة، ونطاق رمز التاريخ، وإمكانية تتبّع الدفعة، وCoC، وصور الملصقات والتغليف، واعتماد القناة، ومراجعة ورقة البيانات، وسياسة PCN/PDN، والإفصاح المكتوب عن المواد المُجددة أو المُعاد تعليمها أو متعددة الدُفعات.
الخلاصة
تبدأ أكثر عمليات شراء شرائح الذاكرة أمانًا بتصميم المضيف وتنتهي بسجل تحقق موثّق. تأهّل Serial EEPROM وفق سلوك الكتابة، وNOR وفق التوافق مع الإقلاع والأوامر، وNAND/eMMC/UFS وفق مسؤوليات المتحكم والتحمّل، وDRAM/LPDDR وفق التوقيت والتدريب والطاقة. ثم قدّم RFQ على مستوى MPN مع تضمين التتبع والامتثال وشروط دورة الحياة.
