Ein niedriger Stückpreis kann durch Aufwand für RF-Neudesign, unzureichende Batterielaufzeit, Verzögerungen bei der Zertifizierung oder eine unerwartete Änderung des Produktlebenszyklus ausgeglichen werden. Für IoT-Teams ist der Stückpreis nur ein Teil der Gesamtentscheidung zu BOM und Produktionskosten.

Dieser Leitfaden hilft Entwicklungs- und Einkaufsteams, eine produktionsreife Shortlist für Wi-Fi-ICs zu erstellen. Vergleichen Sie Funkleistung, Leistungsaufnahme, Integrationsaufwand, Versorgungskontinuität und Validierung des Endprodukts für 2,4-GHz-, 5-GHz- oder 6-GHz-Designs.

Wichtige Erkenntnisse

• Schätzen Sie den Batterieverbrauch anhand von Strom und Zeit in jedem Betriebszustand – nicht nur anhand des maximalen Sendestroms.
• Wählen Sie ein Modul, wenn Time-to-Market und RF-Risiko am wichtigsten sind; wählen Sie ein Bare-Chipset, wenn Stückzahlen und Designkontrolle den zusätzlichen Engineering-Aufwand rechtfertigen.
• Vergleichen Sie Wi-Fi-Generation, Bänder, Sicherheit, Host-Schnittstelle, Antennenanforderungen und Software-Support, bevor Sie Angebote anfordern.
• Nehmen Sie MOQ, Lieferzeit, Lebenszyklus, PCN-/EOL-Behandlung, Autorisierung und Chargenrückverfolgbarkeit in dieselbe Bewertungsmatrix wie die elektrischen Spezifikationen auf.
• Betrachten Sie eine Modulfreigabe als bedingt. Das Endprodukt, die Antenne, das Gehäuse und der Zielmarkt bestimmen weiterhin den erforderlichen Konformitätsaufwand.

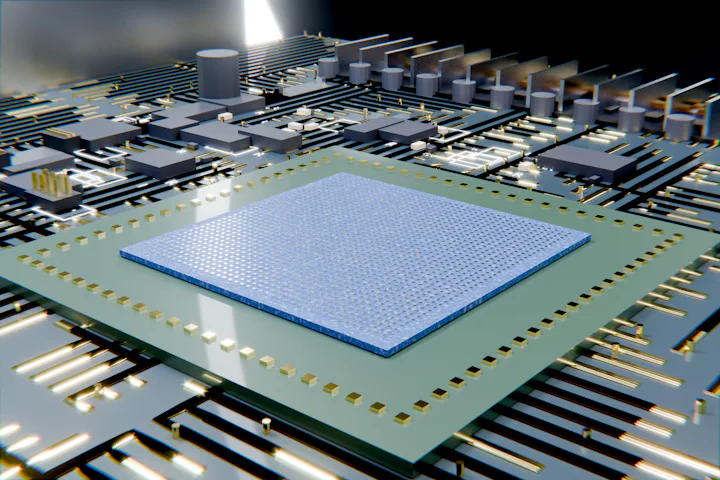

Vergleichen Sie das vollständige Wi-Fi-Leistungsprofil

Wählen Sie kein Wi-Fi-IC anhand einer einzelnen Aussage zu “niedrigem Stromverbrauch” oder Spitzenstrom. Die Batterielaufzeit wird durch den Strom in den Zuständen Sleep, Association, Receive, Transmit und Processor Active sowie durch die in jedem Zustand verbrachte Zeit bestimmt. Beacon-Intervalle, DTIM-Einstellungen, Wiederholungsrate, Sendeleistung, Nutzdatenmenge und Temperatur können das Ergebnis ebenfalls verändern.

Verwenden Sie diese Näherung, wenn die Versorgungsspannung konstant ist:

durchschnittlicher Strom = Σ(Strom in jedem Zustand × Zeitanteil dieses Zustands)

Wenn die Versorgungsrails unterschiedlich sind, berechnen Sie stattdessen die Energie: Σ(Strom × Spannung × Zeit).

Beispiel für eine Leistungsprofilberechnung

Die folgende Tabelle ist eine Beispielrechnung, keine Messung und keine allgemeingültige Wi-Fi-IC-Spezifikation. Sie geht von einem Betriebsfenster von 100 Stunden bei einer Versorgungsspannung aus.

Betriebszustand	Beispielstrom (mA)	Zeitanteil	Energie über 100 h (mAh)	Relativer Energieanteil
Sleep	0.02	90%	1.8	0.5%
Standby	8	5%	40.0	10.6%
Receive	55	3%	165.0	43.8%
Transmit	85	2%	170.0	45.1%
Gesamt / Durchschnitt	3,768 mA Durchschnitt	100%	376.8	100%

Die Berechnung zeigt, warum kurze Empfangs- und Sendepulse den Energieverbrauch dominieren können, selbst wenn sich ein Gerät den größten Teil des Tages im Sleep-Modus befindet. Erfassen Sie für jeden Kandidaten die Testspannung, PHY-Rate, Bandbreite, Sendeleistungseinstellung, Verbindungszustand, Verkehrsmuster und Umgebungstemperatur. Bestätigen Sie dann das Ergebnis auf hardwareähnlichen Produktionssystemen.

Prüfungen der Stromversorgung

• Dimensionieren Sie den Regler und die lokale Bulk-Kapazität für den dokumentierten Sende-Burst des Radios, nicht nur für seinen durchschnittlichen Strom.
• Vergleichen Sie den Wirkungsgrad des Reglers sowohl bei Burst-Last als auch bei Sleep-Bedingungen mit geringer Last, einschließlich des Ruhestroms.
• Platzieren Sie Entkopplungskondensatoren nahe an den vom Hersteller empfohlenen Versorgungspins und folgen Sie dem Referenzlayout.
• Messen Sie den Spannungseinbruch der Versorgungsschiene und die Temperatur während anhaltenden Datenverkehrs. Instabile Versorgung kann zu Wiederholungen führen und die reale Batterielaufzeit verringern.

Antennen- und Integrationsoptionen

Ein eingebettetes Wi-Fi-Modul enthält einen Funkchip, ein RF-Anpassnetzwerk und oft auch eine Antenne. Ein nackter Chip lässt diese RF-Entscheidungen dem Produktteam. Wählen Sie den Integrationspfad basierend auf Zeitplan, Jahresstückzahl, Leiterplattenfläche sowie dem Zugang zu RF-Engineering- und Testressourcen.

Eingebettetes Modul mit PCB-Leiterbahnantenne

Ein oberflächenmontierbares Modul mit integrierter PCB-Leiterbahnantenne kann den RF-Entwurfsaufwand reduzieren und die Integrationszeit verkürzen. Befolgen Sie exakt die vom Lieferanten geforderte Massefreihaltung, die Keep-out-Zone und die Platzierung an der Leiterplattenkante. Halten Sie Metall, Batterien, Displays, Kabel und Hochgeschwindigkeitsleitungen von der Antennenregion fern.

Die behördliche Zulassung des Moduls gilt nur für die dokumentierte Antenne und die Installationsbedingungen. Prüfen Sie die Zulassungsunterlagen, bevor Sie annehmen, dass sie für das Endprodukt gelten.

Eingebettetes Modul mit Chip-Antenne

Module mit Chip-Antenne können für kompakte Produkte geeignet sein, doch die Antennenleistung hängt weiterhin von der Massefläche des Host-Geräts, dem Freiraum, dem Gehäusematerial und benachbarten Bauteilen ab. Validieren Sie Reichweite, Empfindlichkeit und Emissionen, nachdem das Modul im endgültigen Gehäuse installiert wurde.

USB-Wi-Fi-Adapter

Ein USB-Adapter kann eine praktische Wahl für ein Gateway, einen Industrie-PC, ein Servicetool oder einen Prototyp sein, wenn der Host USB unterstützt und die Leiterplattenfläche weniger eingeschränkt ist. Er gehört normalerweise zu einer anderen Produktklasse als ein eingebettetes Modul, daher sollten Sie seinen mechanischen Bauraum, den Leistungsbedarf, die Antennenposition und die Betriebssystemunterstützung separat bewerten.

Validierung von Leiterplatte und Antenne

Standard-FR-4 ist für viele 2,4-GHz- und 5-GHz-Designs häufig geeignet, wenn der freigegebene Stack-up und das Referenzlayout eingehalten werden. Für kompakte 6-GHz-Designs, anspruchsvolle Verlustbudgets oder nicht standardisierte Stack-ups sollten Sie RF-Unterstützung einholen und die fertige Leiterplatte validieren. Wenden Sie keine Millimeterwellen-Designanforderungen auf gewöhnliche Wi-Fi-Designs an, es sei denn, das Produkt verwendet tatsächlich ein separates Millimeterwellen-Radio.

Fünf technische Auswahlprüfungen

1. Funkfähigkeit und Netzwerkanpassung

Beginnen Sie mit der Anwendung statt mit dem höchsten beworbenen Durchsatz. Erfassen Sie die erforderliche Wi-Fi-Generation, die 2,4/5/6-GHz-Bänder, die Kanalbreite, die Zielregion, die Sendeleistung, die Empfangsempfindlichkeit und die realistische Reichweite durch das vorgesehene Gehäuse.

Bestätigen Sie außerdem die Station/AP-Modi, die maximale Client-Anzahl, sofern relevant, das Roaming-Verhalten, IPv4/IPv6-Anforderungen, WPA2/WPA3- oder Enterprise-Sicherheitsanforderungen sowie die Unterstützung für OTA-Updates. Ein Gerät, das sich in einem ruhigen Labor verbindet, kann in einer dichten Installation mit Co-Channel-Interferenzen dennoch ausfallen.

2. Host-, Takt- und Softwareintegration

Bestätigen Sie die Host-Schnittstelle – etwa SDIO, SPI, UART, USB oder PCIe – zusammen mit den Spannungsdomänen, dem Reset-Verhalten, dem Boot-Timing, den Anforderungen an den externen Quarz und der Verfügbarkeit von GPIOs. Prüfen Sie die Reife des Treibers für das Ziel-Betriebssystem oder das MCU-SDK vor dem Design-Freeze.

Bevorzugen Sie einen Lieferanten mit gepflegter Firmware, dokumentierten Errata, einer Sicherheits-Update-Politik, Referenzdesigns und einem realistischen Produkt-Supportfenster. Erfassen Sie diese Punkte in der Liste der freigegebenen Lieferanten und nicht nur in den Evaluationsnotizen eines Ingenieurs.

3. Leistung, Thermik und Umweltgrenzen

Vergleichen Sie Sleep-, Empfangs- und Sendewerte unter gleichen Einstellungen. Prüfen Sie Spitzenstrom, Energiesparverhalten, Betriebstemperaturbereich, Lagerbedingungen und die thermischen Auswirkungen anhaltenden Datenverkehrs. Für Außen- oder Industrieanlagen können Temperatur und Gehäuseeffekte wichtiger sein als ein kleiner nomineller Stromunterschied.

4. RF-Layout und Testzugang

Verwenden Sie das Referenzlayout des Herstellers für Masseführung, impedanzkontrollierte RF-Leitungsführung, Entkopplung und Antennen-Keep-out. Fügen Sie einen dokumentierten RF-Testpunkt oder -Anschluss nur dann hinzu, wenn er für den Validierungsplan geeignet ist; ungenutzte Anschlussflächen und Stubs können die RF-Leistung beeinträchtigen.

Validieren Sie Ausgangsleistung, Empfangsempfindlichkeit, Störaussendungen und Antennenverhalten auf der finalen Leiterplatte im finalen Gehäuse. Testen Sie über die vorgesehenen Kanäle, Ausrichtungen, Versorgungsbedingungen und Verkehrslasten hinweg.

5. Sicherheit und Produktwartung

Die Auswahl von Wi-Fi beeinflusst den Sicherheitslebenszyklus des Produkts. Bestätigen Sie, sofern relevant, Optionen für Secure Boot oder signierte Firmware, den Ansatz zur Speicherung von Anmeldedaten, unterstützte TLS-Bibliotheken, den Prozess für Sicherheitsmeldungen zu Schwachstellen und den Verantwortlichen für die OTA-Wartung nach dem Start. Ein Bauteil ohne nachhaltigen Firmware-Pfad kann selbst dann zu einem Beschaffungsrisiko werden, wenn der Chip weiterhin verfügbar bleibt.

Versorgungskontinuität und Rückverfolgbarkeit

Technische Eignung ist nur die halbe Miete bei der Komponentenwahl. Bevor Sie eine Wi‑Fi-IC oder ein Modul freigeben, fordern Sie für die exakte Herstellerteilenummer (MPN) Folgendes an:

RFQ-Position	Warum es wichtig ist
Hersteller, vollständige MPN und Hardware-/Firmware-Revision	Verhindert das Angebot einer nahezu passenden oder nicht qualifizierten Revision
Preisstaffeln, MOQ, SPQ und NCNR-Bedingungen	Legt die tatsächlichen Gesamtkosten und die Einkaufsverpflichtung fest
Aktuelle Lieferzeit, Allokationsstatus und Kapazitätsausblick	Identifiziert Terminrisiken vor dem Produktionshochlauf
PCN-, NRND- und EOL-Richtlinie	Unterstützt die Lebenszyklusplanung und Entscheidungen zum Last-time-buy
Status des autorisierten Kanals und Chain-of-Custody-Aufzeichnungen	Reduziert das Risiko von Fälschungen und Grauimporten
Datumscode, Losrückverfolgbarkeit, CoC und Qualitätsunterlagen	Unterstützt die Wareneingangsprüfung und die Qualitätsanforderungen des Kunden
Freigegebene Alternativen und Requalifizierungsplan	Reduziert die Abhängigkeit von einer Quelle, ohne Drop-in-Kompatibilität anzunehmen

Musterteile sollten aus derselben freigegebenen Quelle und in derselben Verpackungsbedingung getestet werden, die für die Produktion geplant ist. Halten Sie die MPN, Losinformationen, Datenblatt-Revision, Testergebnisse, PCB-Revision und Firmware-Version im Qualifizierungsnachweis zusammen.

Modul vs. Chipsatz: Was wählen?

Wählen Sie zwischen einem Modul und einem nackten Chipsatz basierend auf den verfügbaren Entwicklungsressourcen, dem Produktionsvolumen, dem physischen Design, den Kostenzielen und dem erforderlichen Markteinführungsdatum.

Entscheidungsfaktor	Wi‑Fi-Modul	Nackter Wi‑Fi-Chipsatz
RF-Integration	Das RF-Netzwerk und oft auch die Antenne werden als getestete Baugruppe geliefert	Das Produktteam verantwortet Layout, Matching, Antennenabstimmung und RF-Validierung
Entwicklungsgeschwindigkeit	Schneller, wenn dem dokumentierten Referenzdesign gefolgt wird	Langsamer; erfordert mehr Designiterationen und Testkapazität
Zertifizierungsweg	Kann die Arbeit in seiner freigegebenen Konfiguration vereinfachen	Das Produktteam trägt den gesamten Aufwand für die Funkimplementierung und Validierung
Stückkosten und Fläche	Oft höhere Kosten und größerer Platzbedarf	Kann in großem Maßstab optimiert werden, aber NRE- und Validierungskosten sind höher
Anpassbarkeit	Begrenzt auf die Schnittstellen des Moduls und freigegebene Antennenoptionen	Mehr Kontrolle über Antenne, Schnittstellen, Leiterplattenfläche und Systemintegration

Wann ein Modul die bessere Wahl ist

Wählen Sie ein Modul, wenn Markteinführungsgeschwindigkeit, vorhersehbare RF-Integration oder begrenzte interne RF-Ressourcen die höheren Stückkosten überwiegen. Prüfen Sie vor der Festlegung der PCB die dokumentierten Antennenoptionen, die Softwareunterstützung, den Betriebstemperaturbereich und die Zulassungsbedingungen.

Wann ein Chipsatz die bessere Wahl ist

Wählen Sie einen nackten Chipsatz, wenn die prognostizierte Stückzahl und die Produktanforderungen die kundenspezifische RF-Arbeit rechtfertigen. Planen Sie Kosten für Antennenanpassung, Laborzeit, Firmware-Arbeit, Pre-Compliance-Tests und die Möglichkeit einer Leiterplattenrevision ein. Ein Chipsatz ist keine sofortige Kostensenkung, es sei denn, die Entwicklungs- und Validierungskosten werden in den Vergleich einbezogen.

So überprüfen Sie die Wi-Fi-IC-Konformität

Die Konformität wird durch das fertige Gerät, seine Funkkonfiguration, das Gehäuse, die Anschlüsse, die Stromversorgung und den Zielmarkt bestimmt. Beginnen Sie damit, den regionalen Zulassungsweg zu identifizieren – zum Beispiel die FCC-Gerätezulassung in den Vereinigten Staaten und die Anforderungen der Radio Equipment Directive in der Europäischen Union – und bestätigen Sie dann die geltenden Normen mit einem qualifizierten Labor oder Compliance-Spezialisten.

EMV, ESD und Überspannung: Rollen getrennt halten

• EMV-Arbeiten befassen sich mit Emissionen und Störfestigkeit auf Produktebene. Prüfen Sie Erdung, Rückstrompfade, Leistungsfilterung, Gehäuseeffekte und den tatsächlichen Testplan.
• ESD, EFT und Überspannung sind separate Störfestigkeitsaspekte mit unterschiedlichen Angriffspunkten und Prüfpegeln. Setzen Sie Schutz dort ein, wo die Schnittstelle und die Risikoanalyse es erfordern.
• Verwenden Sie niederkapazitive Schutzbauteile an exponierten Hochgeschwindigkeits- oder RF-nahen Schnittstellen nur, wenn sie für diese Schnittstelle geeignet sind. Setzen Sie keinen ungeeigneten Schutz in den Antennenzweig ein und nehmen Sie nicht an, dass ein TVS die Funkkonformität verbessert.
• Schottky- und Zener-Dioden können Funktionen im Strompfad oder als Klemme übernehmen. Sie sind kein Ersatz für einen ausgelegten EMV-Filter.

RF-Validierung auf der fertigen Leiterplatte

Messen Sie Ausgangsleistung, Empfängerempfindlichkeit, Störaussendungen, Oberwellen und das Antennenverhalten auf der finalen Leiterplatte im finalen Gehäuse. Testen Sie über die vorgesehenen Kanäle, Ausrichtungen, Versorgungsbedingungen und Verkehrslasten hinweg. Geführte Leiterbahnen, Impedanzanpassung, Steckverbinder-Pads, Vias und Schutzbauteile können die Leistung gegenüber der Referenzplatine verändern.

Dokumentieren Sie während der Pre-Compliance-Arbeiten abgestrahlte und leitungsgebundene Emissionen, Funkleistung, Fehler, PCB-Revision und Firmware-Version. Korrigieren Sie das Design vor der formalen Prüfung; verlassen Sie sich nicht darauf, dass ein Bauteilergebnis das Endprodukt repräsentiert.

Zu pflegende Dokumente und Normen

Bewahren Sie das exakte Datenblatt des Herstellers, den Hardware-Designleitfaden, die Antennen-Freigabeliste, die Versionshinweise, PCN-/EOL-Mitteilungen und die Zulassungsdokumente des Moduls zusammen mit den Qualifikationsunterlagen auf. Je nach Markt kann die Prüfung FCC Part 15, ETSI EN 300 328 oder EN 301 893, EN 301 489 sowie IEC 61000-4-2 oder IEC 61000-4-5 umfassen. Bestätigen Sie die aktuelle Ausgabe und Anwendbarkeit mit dem Prüflabor.

Vorschriften, Firmware und Lebenszyklusstatus ändern sich. Prüfen Sie diese Quellen erneut vor dem Design-Freeze, der Produktionsfreigabe und wesentlichen Produktänderungen.

Quellen und weiterführende Literatur

• Überblick über die Spezifikationen der Wi-Fi Alliance für die Terminologie der Wi-Fi-Technologie.
• Leitfaden zur FCC-Gerätezulassung für den Kontext der Zulassung in den Vereinigten Staaten.
• Überblick über die Richtlinie über Funkanlagen der Europäischen Kommission für Anforderungen der Europäischen Union.
• Das genaue Herstellerdatenblatt, der Hardware-Designleitfaden, die Liste der zugelassenen Antennen, die Release Notes, PCN/EOL-Mitteilungen und die Modulzulassungsdokumente für die ausgewählte MPN.

FAQ

Ist ein vorzertifiziertes Wi‑Fi-Modul immer die beste Wahl?

Nein. Es ist oft die risikoärmste Option für einen schnellen Start oder ein Team ohne RF-Ressourcen, kann aber mehr kosten und mehr Leiterplattenfläche beanspruchen. Ein nackter Chipsatz kann bei hohen Stückzahlen besser sein, wenn das Designteam die RF-Entwicklung, Validierung und Lifecycle-Verwaltung selbst übernehmen kann.

Was ist die wichtigste Leistungsangabe für ein batteriebetriebenes IoT-Gerät?

Es gibt keine einzelne Zahl. Modellieren Sie das komplette Betriebsprofil einschließlich Schlafmodus, Verbindungsaufbau, Empfang, Senden, Wiederholungen und Reglerverluste unter den tatsächlichen Netzwerkeinstellungen.

Was sollte ein Lieferantenangebot enthalten?

Fordern Sie die vollständige MPN, Revision, MOQ/SPQ, Preisstaffeln, Lieferzeit, Allokationsstatus, Bestätigung des autorisierten Kanals, Lifecycle-Status, PCN/EOL-Richtlinie, Datumscode- und Losrückverfolgbarkeit sowie alle freigegebenen Alternativen an.

Fazit

Der richtige Wi‑Fi-IC ist das Bauteil, das die Anforderungen der Anwendung an Funk, Leistung, Firmware, Konformität und Versorgungskontinuität gemeinsam erfüllt. Erstellen Sie eine Shortlist auf Basis messbarer Betriebsbedingungen und MPN-bezogener Beschaffungsnachweise und validieren Sie anschließend das ausgewählte Design in der finalen Hardware.

Benötigen Sie eine produktionsorientierte Shortlist? Senden Sie Auxicen Electronics Ihre gewünschten Wi‑Fi-Bänder, die Host-Schnittstelle, das Jahresvolumen, die Betriebstemperatur und die Zertifizierungsmärkte für einen MPN-Vergleich und eine Lifecycle-Prüfung.
